玉米脱粒机工作原理
脱粒机整机选用一台3千瓦电机和一台鼓风机,电机、风机的转向和停止由一只倒顺开关控制。电机顺时针旋转为喂入玉米棒,逆时针转向主要用于推出玉米棒和排除故障,风机用于吹掉脱粒中产生的屑、渣。电机通过皮带轮、无级变速带轮、同步齿形带轮,使刀盘、异形刀具旋转切割玉米棒,工作时调节转向手柄,可使刀盘转速增减;另一传动线路则由两级三角带轮、蜗轮蜗杆带动三组滚筒旋转。
滚筒上装有压缩弹簧、橡胶辊、塑料辊,其中两组橡胶辊旋转时(喂入玉米棒),橡胶辊既起夹持作用,又有输送玉米棒的功能,弹簧还可根据玉米棒直径进行适当调节两滚筒之间距离,以适应不同直径玉米棒脱粒的要求。一组塑料辊可将玉米芯夹持、输送至废料箱。刀具和刀盘的润滑采用滴注式油杯,润滑油采用橄榄油。为使结构紧凑,刀盘内装塑料轴承。塑料轴承在轴上转动。
整机主要润滑部分为蜗轮、蜗杆及塑料轴承,蜗轮、蜗杆采用开式传动,用黄油进行润滑;塑料轴承需要运转时润滑,选用了标准的针阀式油杯,容积为200毫升,并为此配备了滴注式油管,油管一端用螺栓与油杯连接,另一端与轴承上的油槽连接。工作时可视油杯油管内的滴注情况调节大小。润滑油最好选用橄榄油,考虑到价格可用其它食用油进行试验。

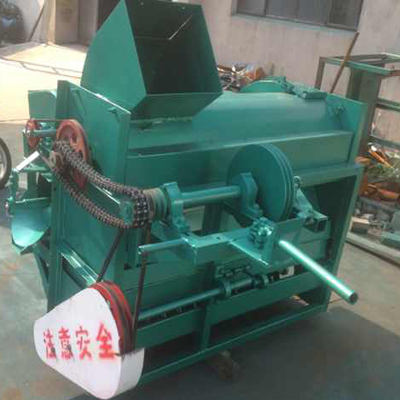

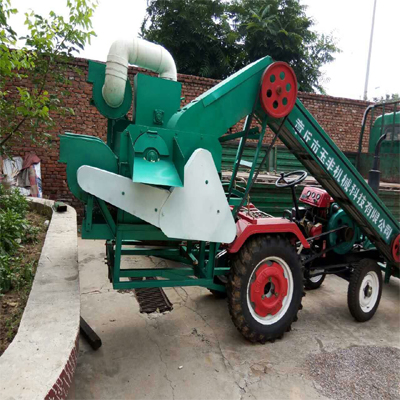

玉米脱粒机图片
